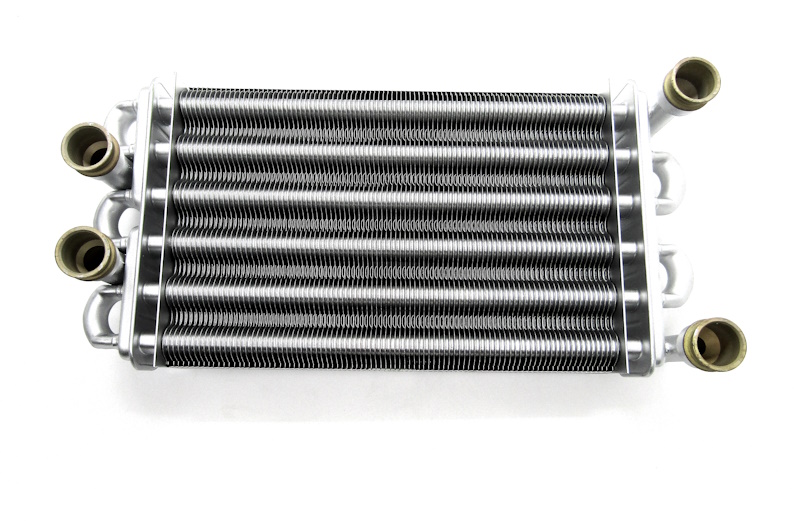

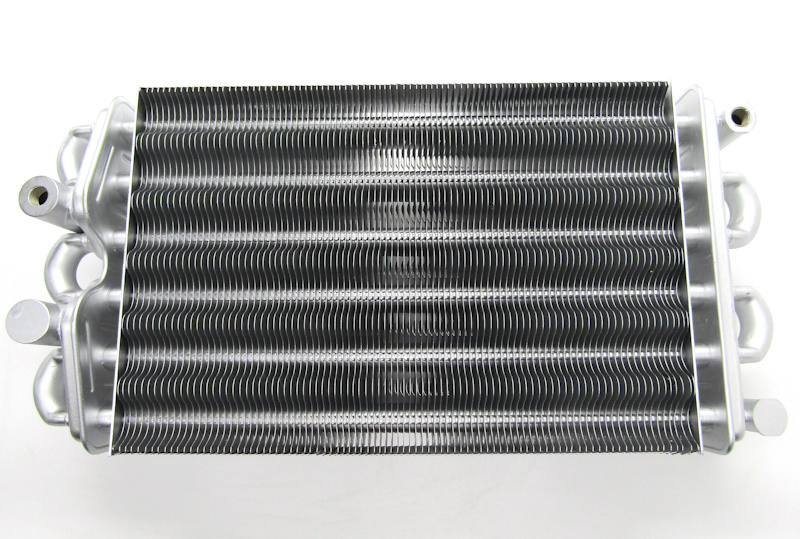

Теплообменник битермический для Baxi Main, Main Digit, Main Four / Westen Quasar — 616170, 5663720
Основной битермический теплообменник для настенных двухконтурных газовых котлов Baxi, Westen и родственных моделей Roca.
Основной заводской номер BAXI — 616170.
Старый каталожный номер — 5663720. По официальной базе BAXI номер 5663720 заменён на 616170.
Рабочая длина теплообменной части — около 270 мм.
🔧 ОСНОВНЫЕ ДАННЫЕ
• Тип: основной битермический теплообменник
• Назначение: отопление + ГВС
• Основной каталожный номер: 616170
• Старый номер: 5663720
• Рабочая длина: около 270 мм
• Ширина: около 180 мм
• Подключение: клипсовое
🔍 СОВМЕСТИМОСТЬ BAXI
Официальный каталог BAXI подтверждает 616170 для:
• MAIN 18 Fi
• MAIN 24 i
• MAIN 24 Fi
• MAIN DIGIT 240 i
• MAIN DIGIT 240 Fi
• MAIN Four 24
• MAIN Four 240 F
Для MAIN Four 240 F старый теплообменник 5663720 применялся до определённого серийного диапазона, после чего был заменён на 616170.
🔍 СОВМЕСТИМОСТЬ WESTEN
Официальная база BAXI подтверждает этот же теплообменник на родственных котлах Westen:
• Quasar 24
• Quasar 24F
• Quasar Plus 24 i
• Quasar Plus 24 Fi / 23 Fi
• Quasar D 24
В разных каталогах обозначения мощности и индексов могут немного отличаться, поэтому главный ориентир — номер 616170 и геометрия установленного теплообменника.
🔍 СОВМЕСТИМОСТЬ ROCA
Подтверждается применение на:
• Roca Neobit S 24
• Roca Neobit S 24F
• Neobit Plus 24/24
• Neobit Plus 24/24F
Для этой платформы используется тот же битермический теплообменник соответствующей конструкции.
🔧 КАТАЛОЖНЫЕ НОМЕРА И ЗАМЕНЫ
Основной актуальный номер:
616170
Старый номер:
5663720
BAXI официально указывает:
5663720 → заменён на 616170
Это не два разных теплообменника для текущего подбора, а старая и новая каталожная нумерация одной ремонтной группы.
🔍 РАЗМЕР ТЕПЛООБМЕННИКА
Рабочая часть — около 270×180 мм.
При самостоятельном замере старой детали возможна небольшая разница в несколько миллиметров в зависимости от точки измерения.
Поэтому если мастер получает не ровно 270 мм, а размер немного отличается, это само по себе не означает несовместимость.
При подборе важнее сверить:
• номер 616170 / 5663720
• модель котла
• расположение патрубков
• клипсовые соединения
• форму трубок
• крепёж
⚠️ ВАЖНО ДЛЯ MAIN FOUR / QUASAR D
На более поздних поколениях Main Four и Quasar D применялись и другие битермические теплообменники.
Поэтому нельзя подбирать деталь только по названию серии.
Перед заказом рекомендуется сверить:
• каталожный номер старого теплообменника
• конкретное поколение котла
• наличие дисплея
• геометрию установленной детали
Например, для части более новых Main Four применяется уже теплообменник другой конструкции и с другим номером.
🔍 НАЗНАЧЕНИЕ
Битермический теплообменник одновременно нагревает:
• теплоноситель системы отопления
• воду контура ГВС
Оба контура проходят внутри одного общего теплообменного узла.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ
Замена теплообменника может потребоваться при:
• наружной течи
• прогаре трубок
• внутренней негерметичности между отоплением и ГВС
• сильном зарастании каналов
• снижении нагрева горячей воды
• уменьшении протока ГВС
• локальном перегреве
Если теплообменник герметичен и проблема связана только с отложениями, иногда возможна промывка.
🛠 ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАКАЗОМ
Перед покупкой необходимо сверить:
• номер 616170 / 5663720
• Baxi Main / Main Digit / Main Four или Westen Quasar
• рабочую длину около 270 мм
• клипсовые подключения
• форму и расположение патрубков
• крепления
🛠 УСТАНОВКА
Перед заменой необходимо отключить котёл, перекрыть газ и воду и слить теплоноситель.
При установке рекомендуется заменить уплотнительные кольца и проверить состояние клипс.
После запуска проверить герметичность обоих контуров на холодном и прогретом котле.
🔧 КРАТКО
КО-БИТ0011 — битермический теплообменник для:
Baxi Main / Main Digit / Main Four
Westen Quasar / Quasar Plus / Quasar D
Roca Neobit
Основные номера:
616170
5663720
Рабочая длина — около 270 мм.
Главный ориентир при подборе — заводской номер и геометрия установленного теплообменника.
